PD20系列可編程電力儀表，適用于中高壓或低壓電力電網、自動化控制系統中對電流、電壓、功率、頻率、功率因數等常用電力參數的測量和顯示，具有可編程設置PT或CT變比（通用性強）、多種屏裝尺寸供選擇、測量精度高、穩定性好、抗振動、工作電源交直流通用（AC/DC85～265V）等優點，可直接替代原有指針式儀表。產品符合GB 22264.1-2008《安裝式數字顯示電測量?jī)x表第1 部分：定義和通用要求》和企標Q/320281DEA02-2012中相關要求。
PD20系列可編程電力儀表包含4個子系列產品，分別是X系列、K系列、D系列和S系列，區別如下：
X系列儀表是就地測量顯示儀表，不具備“四遙”（遙測、遙信、遙控、遙調）功能；
K系列儀表是可編程通訊儀表，標配1路RS485通訊接口，支持MODBUS-RTU協議，具備“四遙”中遙測功能；
D系列儀表是數顯變送儀表，標配1路DC4～20mA或DC4～12～20mA（正反向）等類型模擬量變送輸出功能（輸出給后臺工控機監測），另可選配1路RS485通訊接口，支持MODBUS-RTU協議，也可具備“四遙”中遙測功能；
S系列儀表是數字式測控儀表，標配1路RS485通訊接口，支持MODBUS-RTU協議（遙測）；可選配2～4路開關量輸入監測（遙信），可選配2路或3路繼電器輸出用作報警或遙控（三相表可選3路繼電器輸出）。
外形代號 | 殼體名稱 | 面框 尺寸 | 屏裝 配合尺寸 | 開孔尺寸 | 接線端子 有效間距 | 最小安裝距離 | 安裝總長 | 備 注 | |
a | b | ||||||||
1 | 16槽形 | 158×78 | 150×70 | 151×71 | 6.9 | 168 | 88 | 75 | |
2 | 42方形 | 120×120 | 110×110 | 111×111 | 6.9 | 130 | 130 | 71 | |
3 | 6方形 | 83×83 | 75×75 | 76×76 | 6.0 | 93 | 93 | 81.5 | |
5 | 5槽形 | 96×48 | 89.5×41.5 | 91×43 | 6.0 | 106 | 58 | 75 | |
9 | 96方形 | 96×96 | 90×90 | 91×91 | 6.0 | 106 | 106 | 90 | |
A | 61方形 | 74×74 | 66×66 | 67×67 | 6.0 | 84 | 84 | 90 | |
D | 微方形 | 48×48 | 44.5×44.5 | 46×46 | 6.0 | 58 | 58 | 77 | |
注： a --水平中心間距 b--垂直中心間距
產品名稱 | 產品型號 | 輸入信號 | □ - 可選外形代號 | ||||||
1 | 2 | 3 | 5 | 9 | A | D | |||
電流表 （LED顯示） | PD204I-□*1 | 單相交流電流信號 | √ | √ | √ | √ | √ | √ | √ |
PD205I-□*1 | 單相直流電流信號 | √ | √ | √ | √ | √ | √ | √ | |
PD204I-□*4 | 三相交流電流信號 | √ | √ | √ | √ | √注4 | |||
電流表 （LCD顯示） | PD204I-□*Y1 | 單相交流電流信號 | √ | √ | √ | √ | √ | ||
PD205I-□*Y1 | 單相直流電流信號 | √ | √ | √ | √ | √ | |||
PD204I-□*Y | 三相交流電流信號 | √ | √ | √ | √ | ||||
電壓表 （LED顯示） | PD204U-□*1 | 單相交流電壓信號 | √ | √ | √ | √ | √ | √ | √ |
PD205U-□*1 | 單相直流電壓信號 | √ | √ | √ | √ | √ | √ | √ | |
PD204U-□*4 | 三相交流電壓信號 | √ | √ | √ | √ | √注4 | |||
電壓表 （LCD顯示） | PD204U-□*Y1 | 單相交流電壓信號 | √ | √ | √ | √ | √ | ||
PD205U-□*Y1 | 單相直流電壓信號 | √ | √ | √ | √ | √ | |||
PD204U-□*Y | 三相交流電壓信號 | √ | √ | √ | √ | ||||
電流電壓 組合表（LED） | PD204IU-□*4 | 三相電壓電流信號 | √ | √ | √ | √ | |||
電流電壓 組合表（LCD） | PD204IU-□*Y | 三相電壓電流信號 | √ | √ | √ | √ | |||
有功功率表 （LED顯示） | PD204P-□*1 | 三相電壓電流信號 | √ | √ | √ | √ | √ | ||
無功功率表 （LED顯示） | PD204Q-□*1 | 三相電壓電流信號 | √ | √ | √ | √ | √ | ||
頻率表 （LED顯示） | PD204F-□*1 | 單相交流電壓信號 | √ | √ | √ | √ | √ | ||
功率因數表 （LED顯示） | PD204H-□*1 | 三相電壓電流信號 | √ | √ | √ | √ | √ | ||
備注： 1、產品型號中“*”為儀表系列代號，可選X、K、D、S，具體功能區別見前頁的“概述”中相關說明： 2、“√”表示可選用的外形； 3、以上外形儀表中，16槽形、5槽形、微方形三種外形的儀表，因端子局限不可選S系列測控表； 4、微方形殼體三相電流、電壓表，只有X系列可選（沒有通訊、變送、開關量輸入輸出）； 5、若需要超過4路開關量輸入，則訂貨時需注明（周期需與我公司銷售部確認）。 | |||||||||

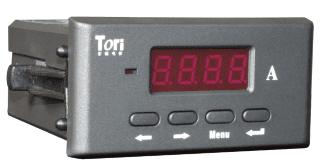

單相電流表
| 推薦型號： PD204I-9K1 PD204I-5K1 PD204I-AK1 PD204I-DK1 | 顯示方式：?jiǎn)闻艛?shù)顯 適用于出線固定柜：PD204I-9K1 PD204I-5K1 適用于出線抽屜柜：PD204I-AK1 PD204I-DK1 |

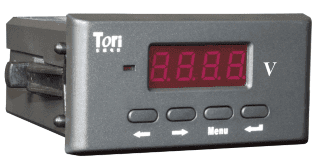

單相電壓表
| 推薦型號： PD204U-9K1 PD204U-5K1 PD204U-AK1 PD204U-DK1 | 顯示方式：三排數顯 適用于出線固定柜：PD204I-2K4 PD204I-9K4 適用于出線抽屜柜：PD204I-3K4 PD204I-AK4 |
三相電流表
| 推薦型號： PD204I-2K4 PD204I-9K4 PD204I-3K4 PD204I-AK4 | 顯示方式：三排數顯 適用于出線固定柜：PD204I-2K4 PD204I-9K4 適用于出線抽屜柜：PD204I-3K4 PD204I-AK4 |

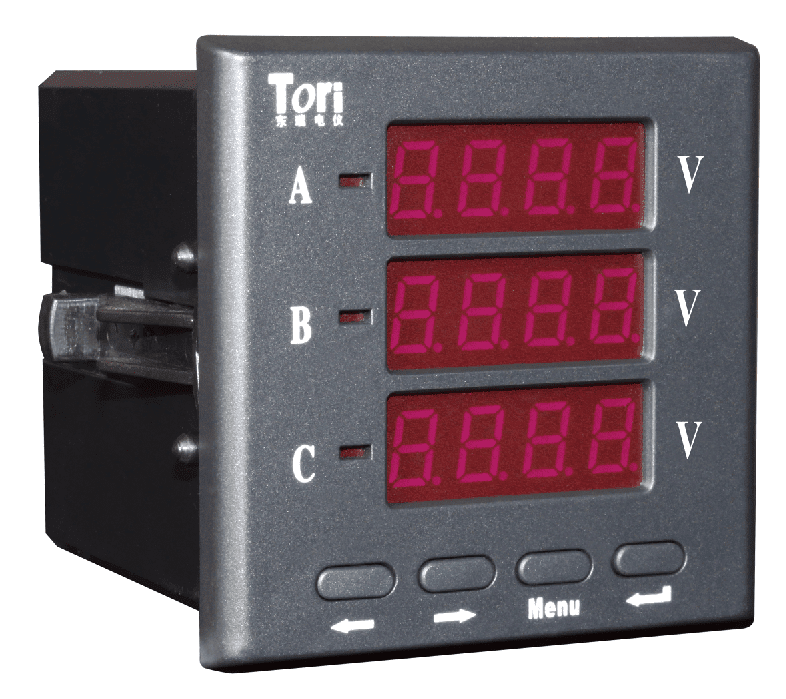

三相電壓表
| 推薦型號： PD204U-2K4 PD204U-9K4 PD204U-3K4 PD204U-AK4 | 顯示方式：三排數顯 適用于出線固定柜：PD204U-2K4 PD204U-9K4 適用于出線抽屜柜：PD204U-3K4 PD204U-AK4 |
三相功率表
| 推薦型號： PD204P-9K1 PD204Q-9K1 PD204P-2K1 PD204Q-2K1 | 顯示方式：?jiǎn)闻艛?shù)顯 適用于出線固定柜：PD204P-9K1 PD204Q-9K1 PD204P-2K1 PD204Q-2K1 |
三相功率因數表
| 推薦型號： PD204H-2K1 PD204H-9K1 PD204H-1K1 | 顯示方式：?jiǎn)闻艛?shù)顯 適用于出線固定柜：PD204H-2K1 PD204H-9K1 PD204H-1K1 |
技術參數 | 指標 | ||
電源 | 工作范圍 | AC、DC 85～265V | |
功耗 | < 8VA | ||
輸入 | 標稱輸入 | 電流 | AC1A、AC5A（經CT輸入），DC4～20mA(采集變頻器輸出信號)等 |
電壓 | AC100V(經PT輸入)、AC380V、AC480V、DC0～75mV（經分流器輸入）等 | ||
過量程 | 持續：1.2倍； 瞬時：電流10倍（5秒），電壓2倍（10秒） | ||
頻率 | 50Hz或60Hz(出口項目需標明電網頻率) | ||
數字通訊 | K系列、S系列標配一路RS-485接口，支持MODBUS-RTU規約； D系列可選一路RS-485接口，支持MODBUS-RTU規約； | ||
變送輸出(D系列標配) | 額定值（注） | DC4～20mA、DC4～12～20mA等模擬量變送輸出 | |
負載電阻 | RL<510Ω | ||
開關量輸入（S系列選配） | 4路開關量輸入（干接點方式），Ri<500ω為接通；ri>100kΩ為斷開 | ||
開關量輸出 (S系列選配) | 報警輸出（可設） | 開關量輸出可設置為電量的高、低越限報警輸出 | |
通訊分、合閘（可設） | 開關量輸出可設置為RS485接口遙控分、合閘形式 | ||
輸出路數及容量 | 2路或3路繼電器輸出(三相表可選3路)；繼電器觸點容量：AC250V/5A | ||
精度等級 | 測量、變送輸出常規為0.5級（0.2級需定制） | ||
顯示 | 4位半或4位紅色LED顯示或白底黑字高亮LCD顯示 | ||
隔離耐壓 | 電源/輸入/輸出之間耐壓> 2kV | ||
絕緣電阻 | ≥100MΩ | ||
平均無故障工作時間 | ≥50000h | ||
工作環境條件 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | ||
注：
1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率表、直流表需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出4～20mA。

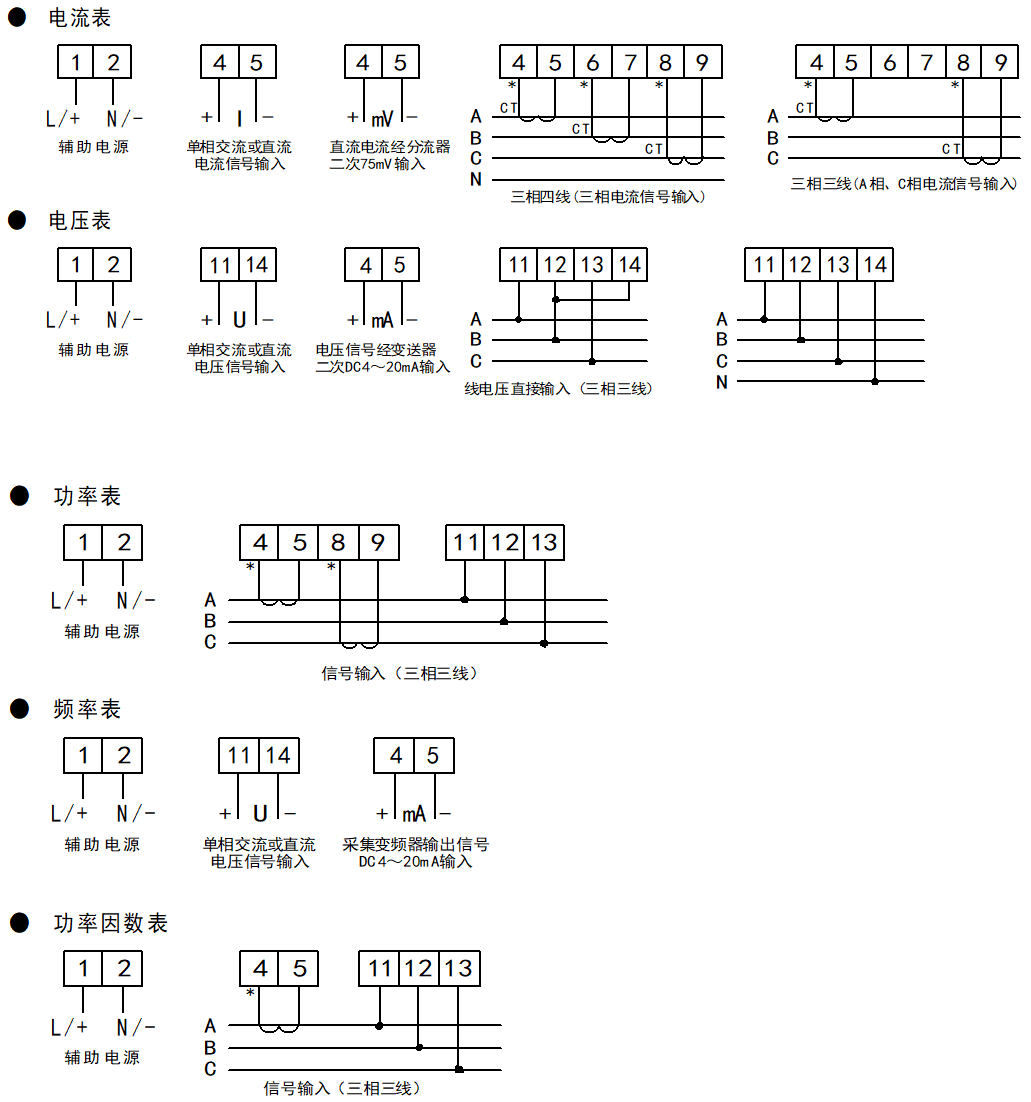

（1）輔助電源及信號輸入
注1：“*”為各相電流進線端，接CT二次的S1端，另一端接S2后再接地；
注2：三相電壓表三相三線接線可按圖中所示，或B相線不接12#端子直接接到14#端子。

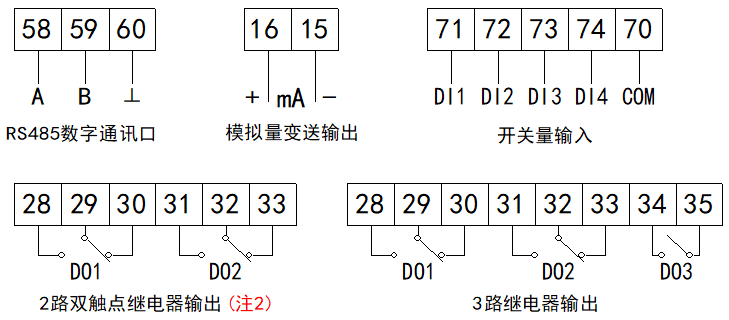

（2）選配功能
注1：K系列、S系列、D系列儀表可配1路RS485通訊，RS485通訊接線端子中的60#端子為通訊地（6方形、61方形和微方形表無60#端子），可連接屏蔽線的屏蔽層或不接線，不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）；
注2：S系列可選DI、DO模塊，雙觸點繼電器輸出形式中29#、32#為公共端，其中6方形和61方形表只有單觸點繼電器輸出（沒有常閉觸點）；16槽形、5槽形、微方形三種外形的儀表，因端子局限不可選S系列測控表；
注3：D系列儀表標配一路DC4~20mA變送輸出，X系列、K系列、S系列儀表不具備DC4~20mA變送輸出。
具體接線方式請參照產品隨機接線圖。
訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出功能、訂貨數量等相關內容。
例1：
型 號：PD204I-3S4
輔助電源：AC 220V
變 比：200A/5A
電力網絡：三相四線（3CT）
選配功能：1路RS485、4DI、3DO
訂貨數量：5臺
例2：
型 號：PD204P-9K1
輔助電源：DC 220V
輸入變比：10kV/100V 200A/5A
電力網絡：三相三線
數字通訊：1路RS485(MODBUS-RTU規約)
訂貨數量：10臺
